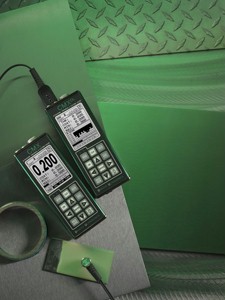

超声波测厚仪CMX/CMXDL
点击放大
公司名称：北京和众科仪科技有限公司
产品型号：CMX/CMXDL
产品简介：
美国DAKOTA公司CMX系列多功能超声波测厚仪，可测量测量的厚度，穿透涂层测量的厚度，也可以测量涂层的厚度。用户可根据需求选择不同的功能配置，以获得更好的性价比。带B扫描、存储功能（仅CMXDL）。符合NIST和MILSTD-45662A标准。
详细说明
|
|
|
|
美国DAKOTA公司CMX系列多功能超声波测厚仪，可测量材料的厚度，穿透涂层测量材料厚度，也可以测量涂层的厚度。用户可根据需求选择不同的功能配置，以获得更好的性价比。
-
-
-
-
-
-
-
-
-
-
- |
多种测量模式
脉冲-回波模式：测量材料厚度
脉冲-回波涂层模式：同时测量材料和涂层厚度
脉冲-回波温度补偿模式：测量材料厚度
回波-回波模式：穿过涂层测量材料厚度
回波-回波验证模式：穿过涂层测量材料厚度
测量涂层模式：只测量涂层厚度
120MHz FPGA时序电路设计
可调增益( 40~52dB )，超低、低、中、高、超高五档可选
自动时间相关增益(TDG)
自动：探头校零、探头识别、温度补偿
可存储64个用户定义设置
高速扫描模式：每秒钟250个数据
上下限声光报警，差值模式
B-扫描
USB Type-C数据接口
内置4GB SD存储卡(仅CMXDL) |
|
|
 |
|
|
测量 |
|
|
脉冲-回波(P-E)模式测量范围：0.63～1219.2mm(钢)
脉冲-回波涂层(PECT)模式测量范围：0.63～1219.2mm(钢)，0.0254~2.54mm(涂层)
脉冲-回波温度补偿(PETP)模式 测量范围：0.63～1219.2mm(钢)
回波-回波(E-E)模式测量范围：2.54～152.4mm(钢，穿过涂层测量，随涂层厚度的不同，测量范围也会变化)
回波-回波验证(E-EV)模式测量范围：2.54～102mm(钢，穿过涂层测量，随涂层厚度的不同，测量范围也会变化)
测量涂层(CT)模式测量范围：0.0127~2.54mm(涂层)
分辨率：0.01mm
声速范围：309.88～18542m/s
单位：公制或英制
校准：一点和两点校准方式 |
|
|
显示 |
|
|
显示屏：1/8英寸VGA灰色显示，240x160象素。可视区62x45.7mm，EL背光
B-扫描方式：基于时间的横截面视图。 显示速度为每秒10到200个读数
大数字方式：标准厚度显示，数字高度17.78mm
厚度条形扫描：速度10Hz，在B-扫描和大数字显示模式中可见
稳定度指示：表示测量值的稳定性
功能状态指示：显示当前激活的功能 |
|
|
超声波参数 |
|
|
测量模式：P-E、PECT、PETP、E-E、E-EV、CT
脉冲：可调方波脉冲发生器
接收：根据选择模式在110dB范围内采用手动或AGC增益控制
计时：单次100MHz8位超低功耗数字化仪的精确TCXO计时
脉冲重复频率：250Hz |
|
|
探头 |
|
|
频率范围：1~10MHz
双晶探头
LEMO接口，1.2米探头线
可定制用于特殊应用的探头 |
|
|
存储(仅CMXDL) |
|
|
容量：内置4GB SD卡
数据结构：网格(字母数字)和顺序(自动识别)
截屏功能：位图图形捕获，用于快速记录
数据输出：通过USB Type-C连接的计算机 |
|
|
功能 |
|
|
设置：64个用户定义设置，用户也可编辑出厂设置
探头类型可选：内置双路误差校正，提高线性度
报警模式：上下限视听报警
快速扫描模式：每秒250个读数，当探头离开时显示最小值 |
|
|
其他 |
|
|
键盘：12个触摸键
电源：标配为三节5号碱性电池 ，可选镍镉电池或锂电池。电量状态指示。无操作五分钟后自动关机。USB Type-C供电
外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装
工作温度：-10～60℃
尺寸重量：63.5x165x31.5mm，含电池385g
包装：ABS工程塑料箱
出厂证书：工厂校准可追溯到NIST和MILSTD-45662A标准 |
|
|
|
|
型号 |
频率 |
探头晶片直径 |
探头防磨面直径 |
测量范围 |
说明 |
|
T-102-2900 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
标准CT探头(可测涂层厚度) |
|
T-101-2900 |
5.0MHz |
4.76mm |
6.35mm |
1.0～50mm |
小管径CT探头 |
|
T-102-3300 |
7.5MHz |
6.35mm |
9.53mm |
0.63～152mm |
超薄探头 |
|
T-104-2900 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚CT探头 |
|
T-042-2000 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
标准高温探头，最高340℃ |
|
T-044-2000 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚高温探头，最高340℃ |
|
T-212-2001 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
超高温探头，最高480℃ |
|
T-214-2001 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚超高温探头，最高480℃ |
注：测试高温表面时需用高温耦合剂 |
